무선 전등 스위치 구매에서 설치까지.

필요해서 설치하는 김에 글 남깁니다.



글 중간에 광고 있습니다.





화장실 문인데..

모종의 이유로 여닫이 문으로 되어있습니다.



다른건 다 괜찮은데..

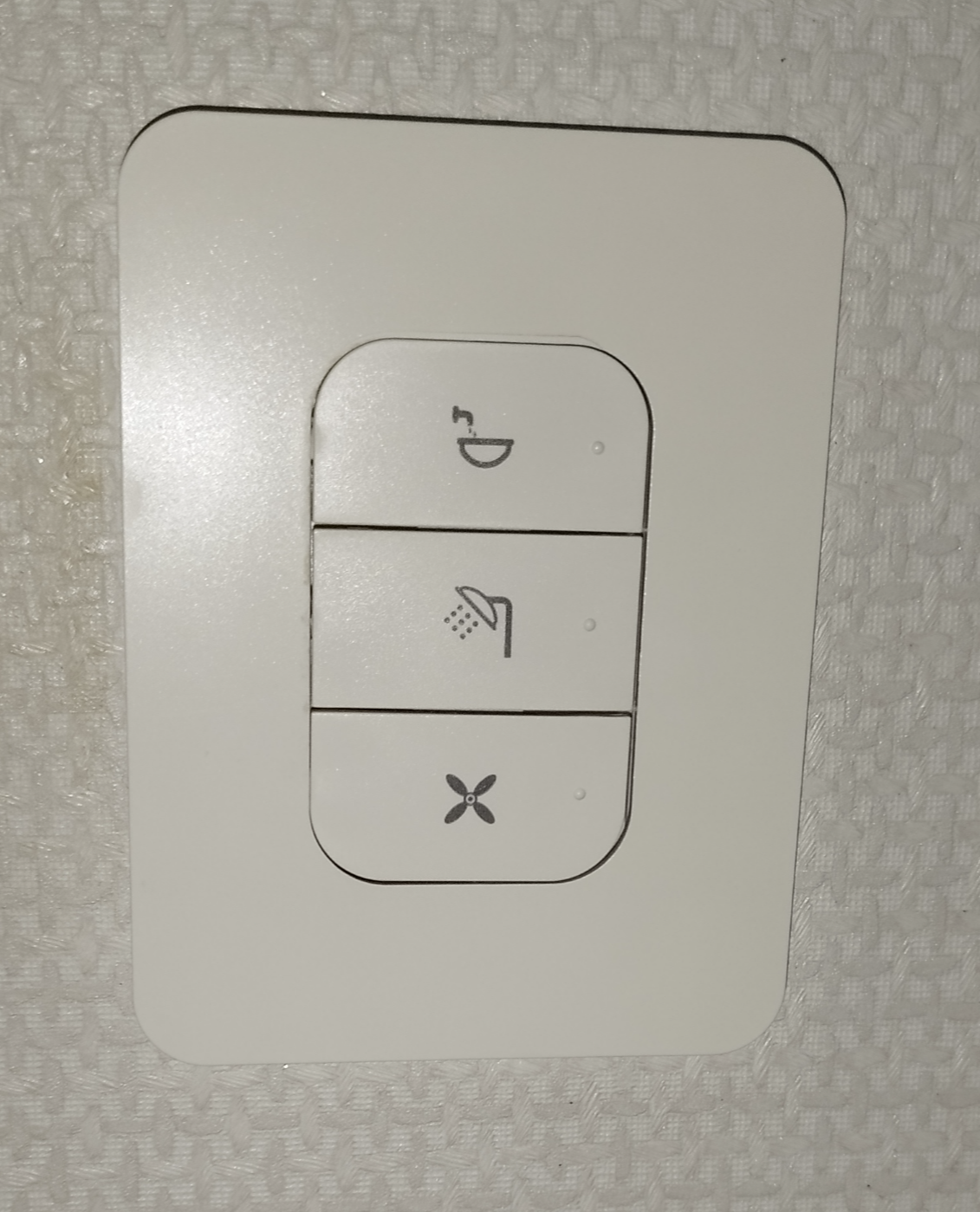

스위치가

문을 닫아 뒀을때는 괜찮으나..

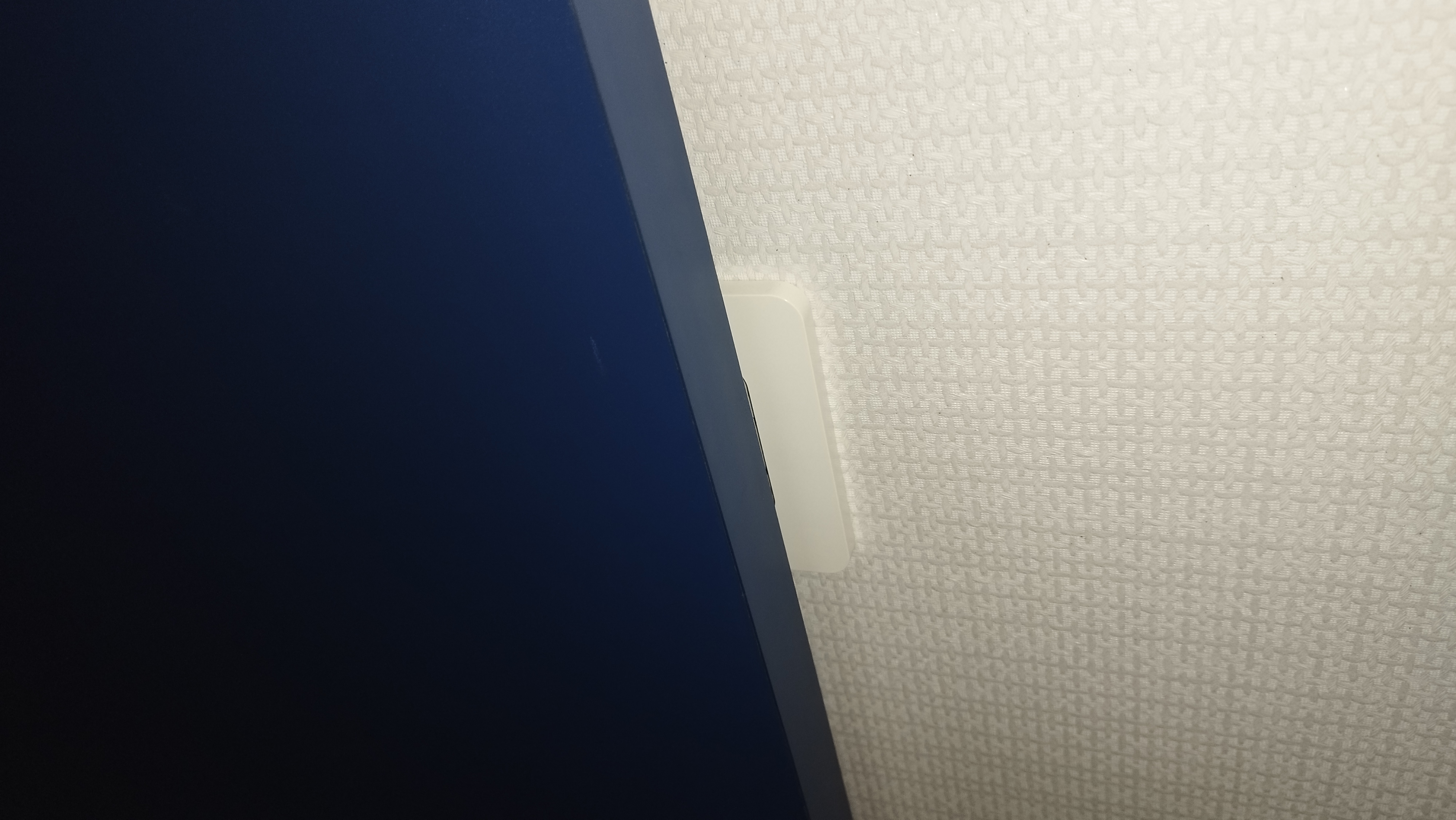

문을 열면 가려버려서 켤 수 없게 되었습니다.





국내 사이트와 알리를 뒤져봤는데..

WiFi를 이용해서 하는게 있긴한데..



화장실 들어가는데 휴대폰 이용까지 필요는 없어서 무선 스위치로 하는걸 찾게 되었고..



RF433 주파수를 이용해서 켜고 끌 수 있는 스위치를 찾았습니다.



저는 알리에서 구매했습니다.









벽에 설치하는 스위치 링크 입니다.

Tuya US WiFi Smart Wall Switch RF433 1/2/3/4 Gang No Neutral Wire Touch Sensor LED Light Switches Smart Home Alexa Google Home -







무선 스위치 링크 입니다.

TNCE RF433MHz Mini Wireless Remote Control Light Switch 1/2/3 Gang 86 Wall Transmitter Switch Button Wall Panel Switch - AliExpr











들어가서 보면 제가 구매한 가격보다 가격이 더 비싼걸 볼 수 있는데..



제품을 장바구니에 넣으시고..

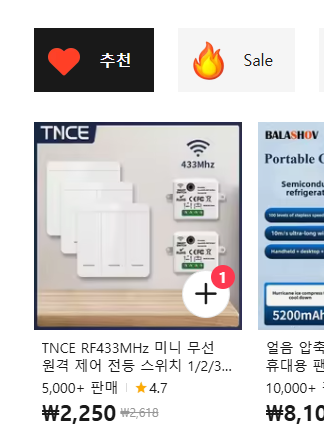

천원마트에들어가서 보다 보면..



저런식으로 가격을 싸게 파는게 보이니 링크로 들어가서 장바구니에 넣고 천원마트에서 구매 하시는걸 추천합니다.







아래 부터는 제품 설명과 설치 세팅 방법입니다.

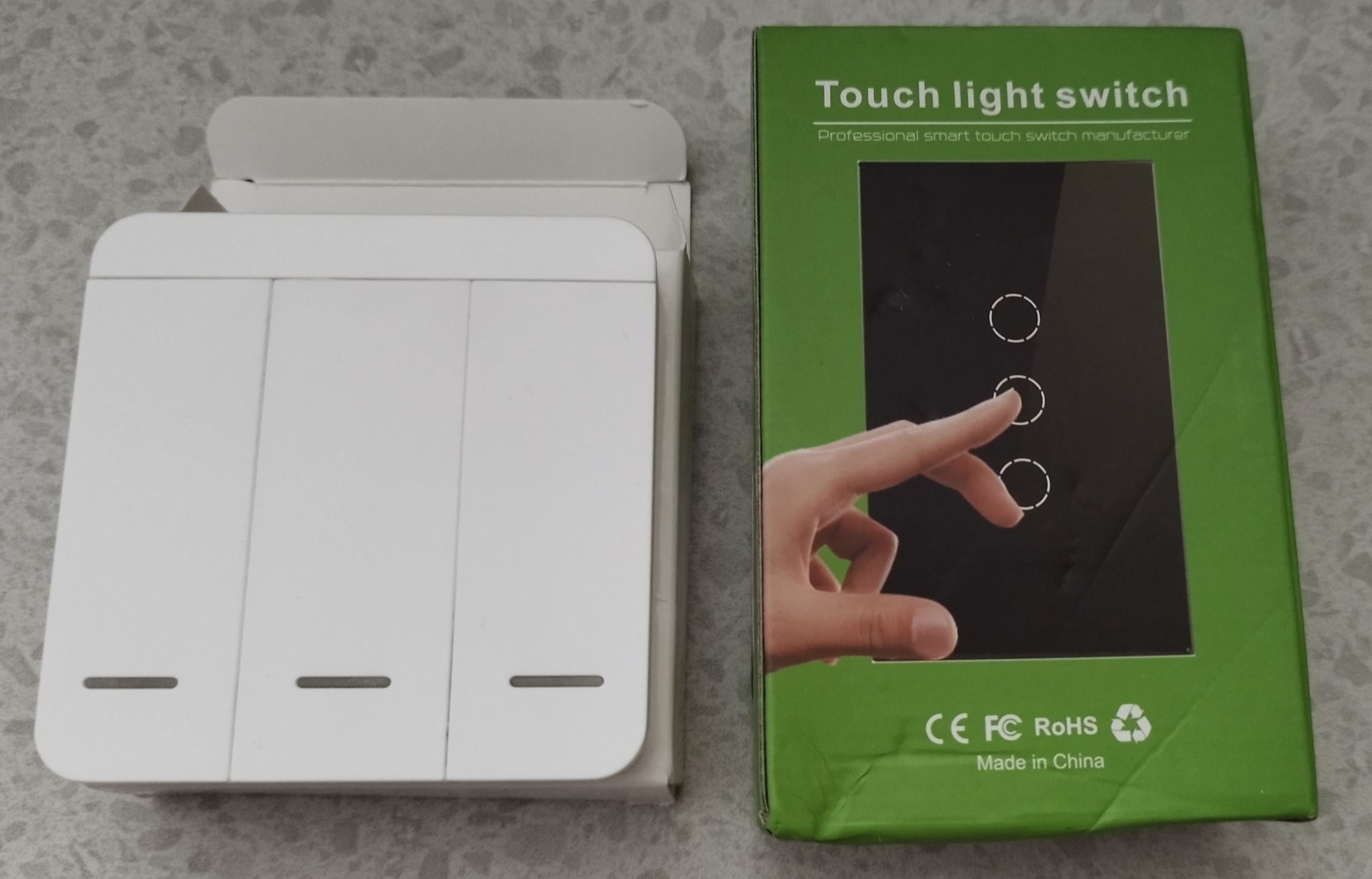

3버튼 스위치와 벽면에 설치하는 스위치입니다.

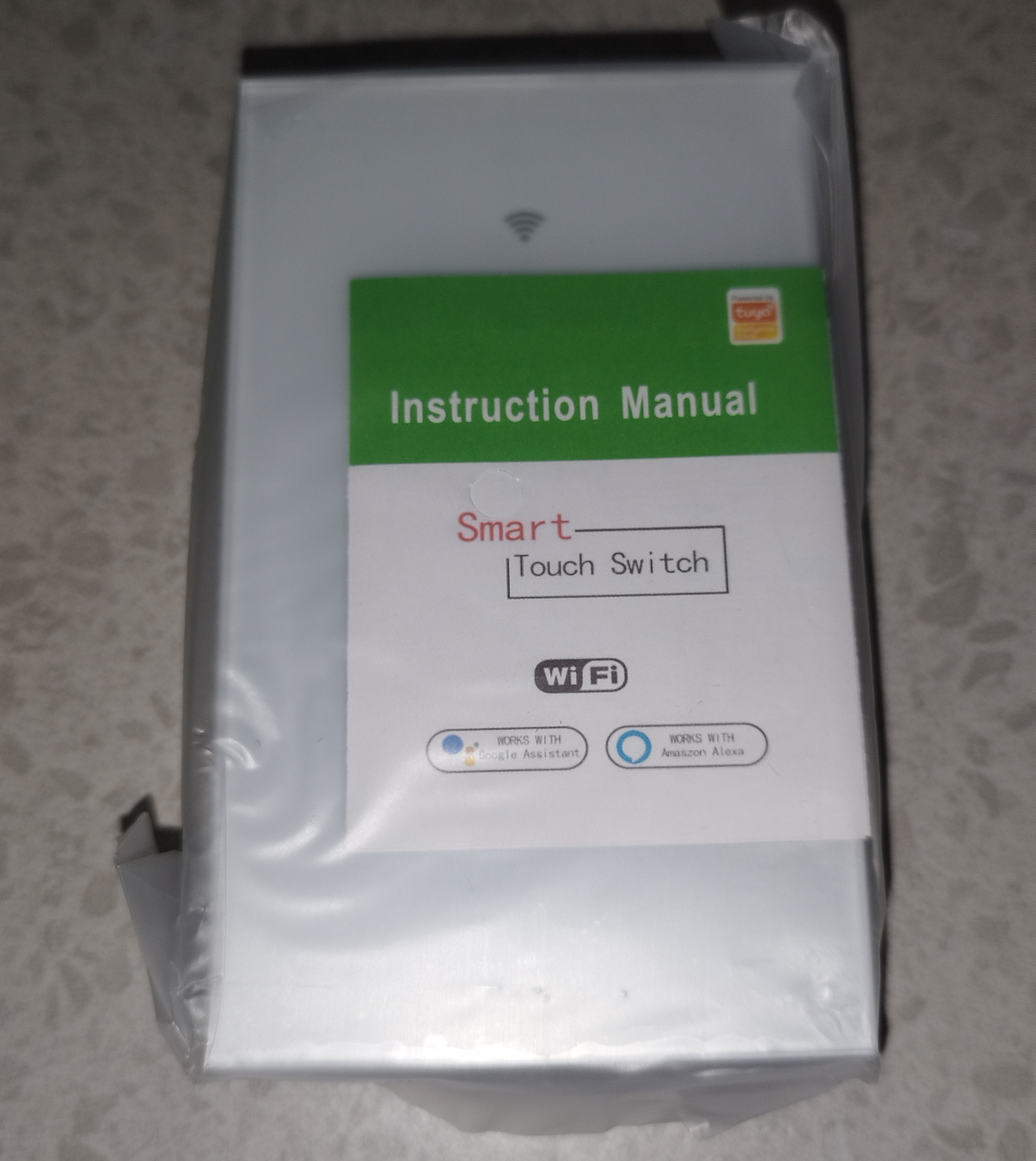

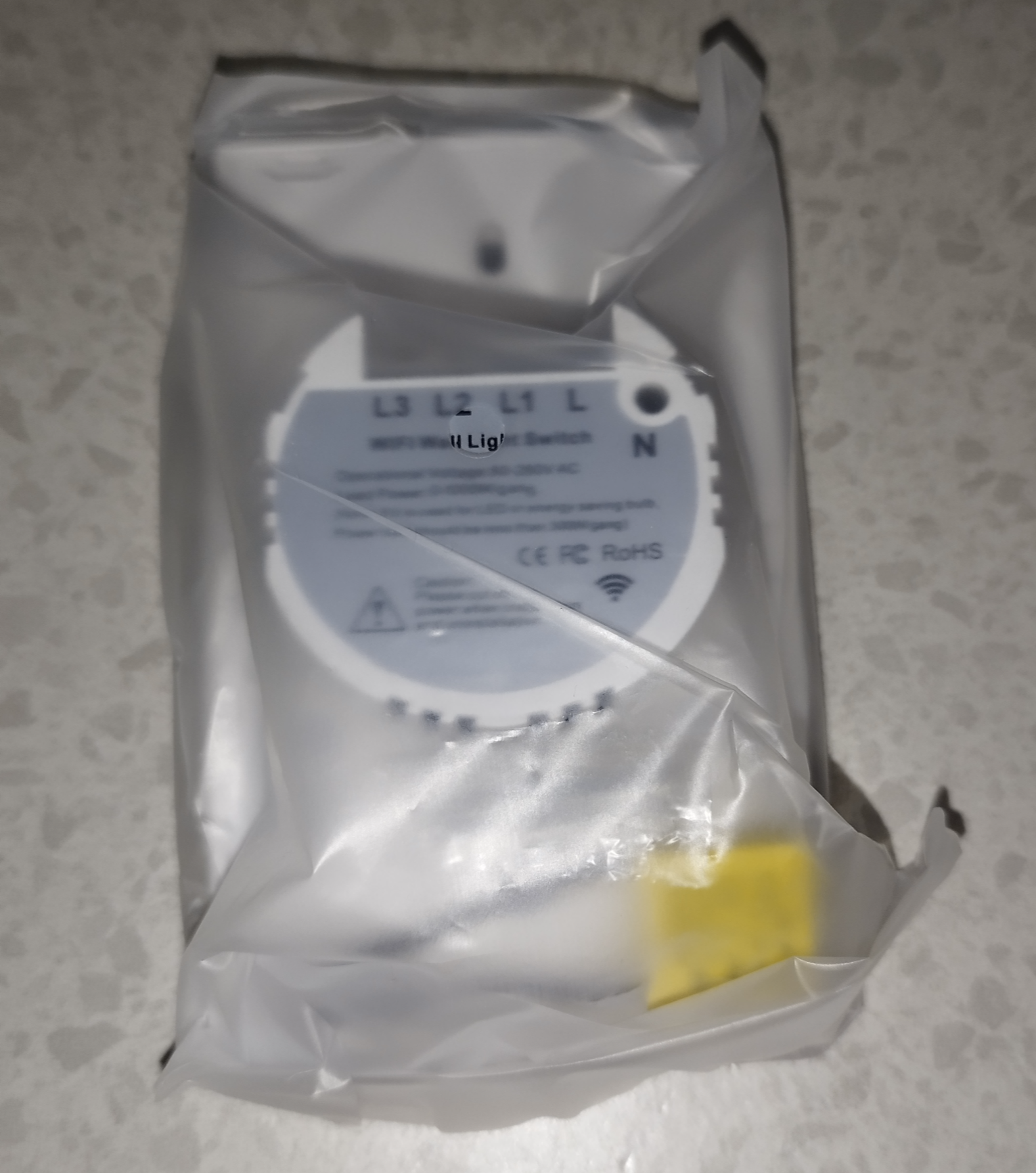

제품 사진입니다.

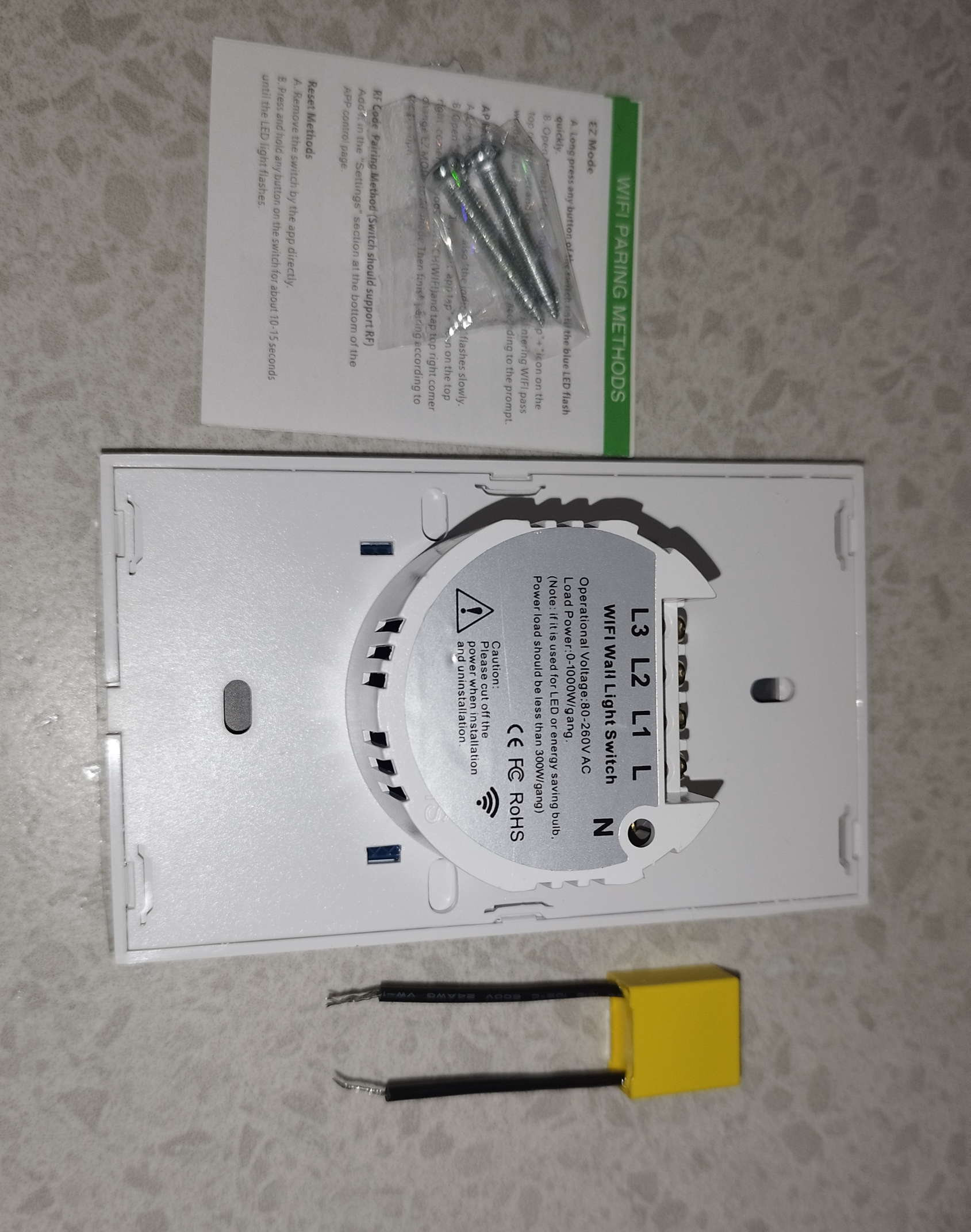

구성품은 벽면 설치 스위치, 설명서, 나사, 콘덴서 1개가 들어있네요.

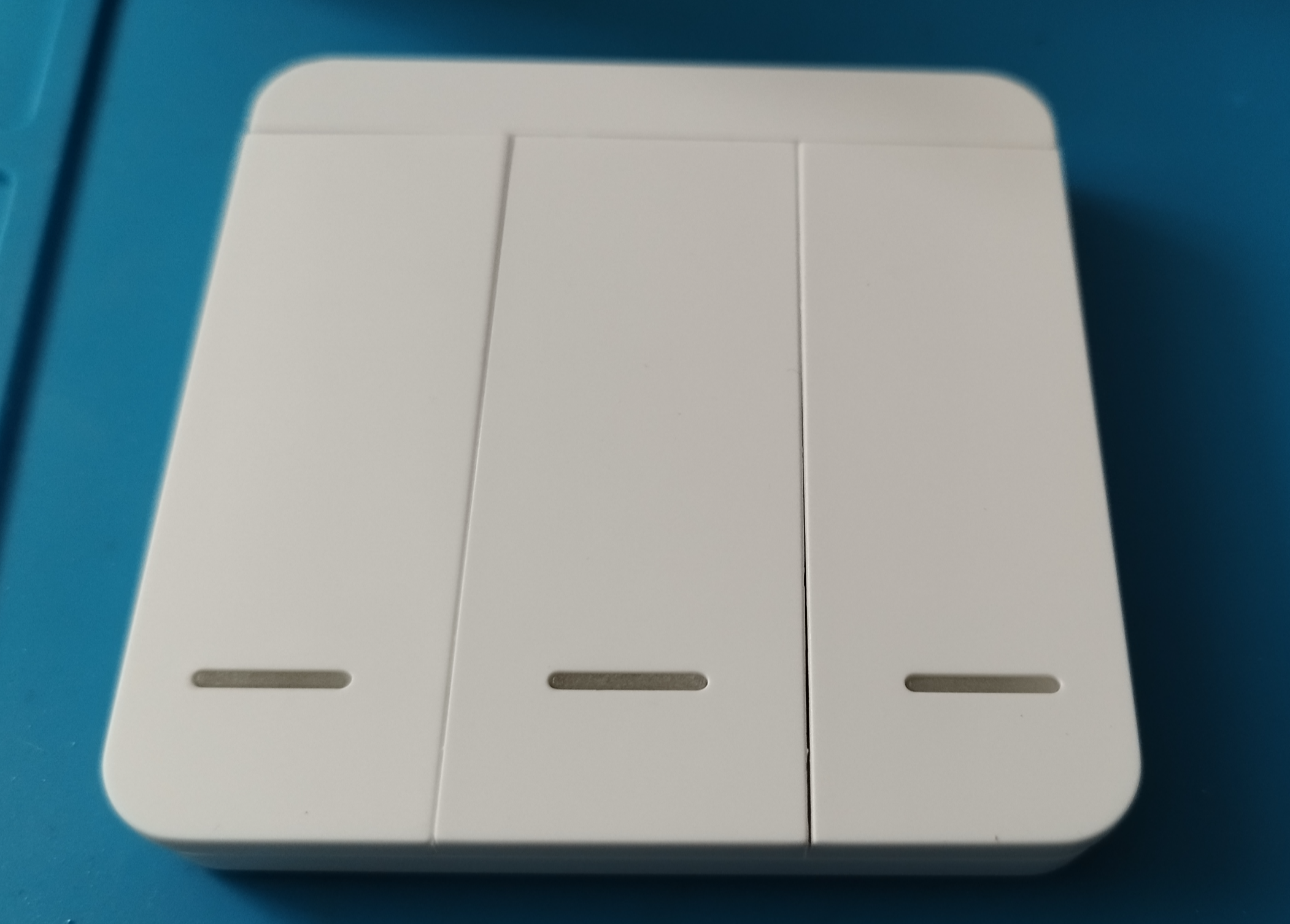

무선 스위치입니다.

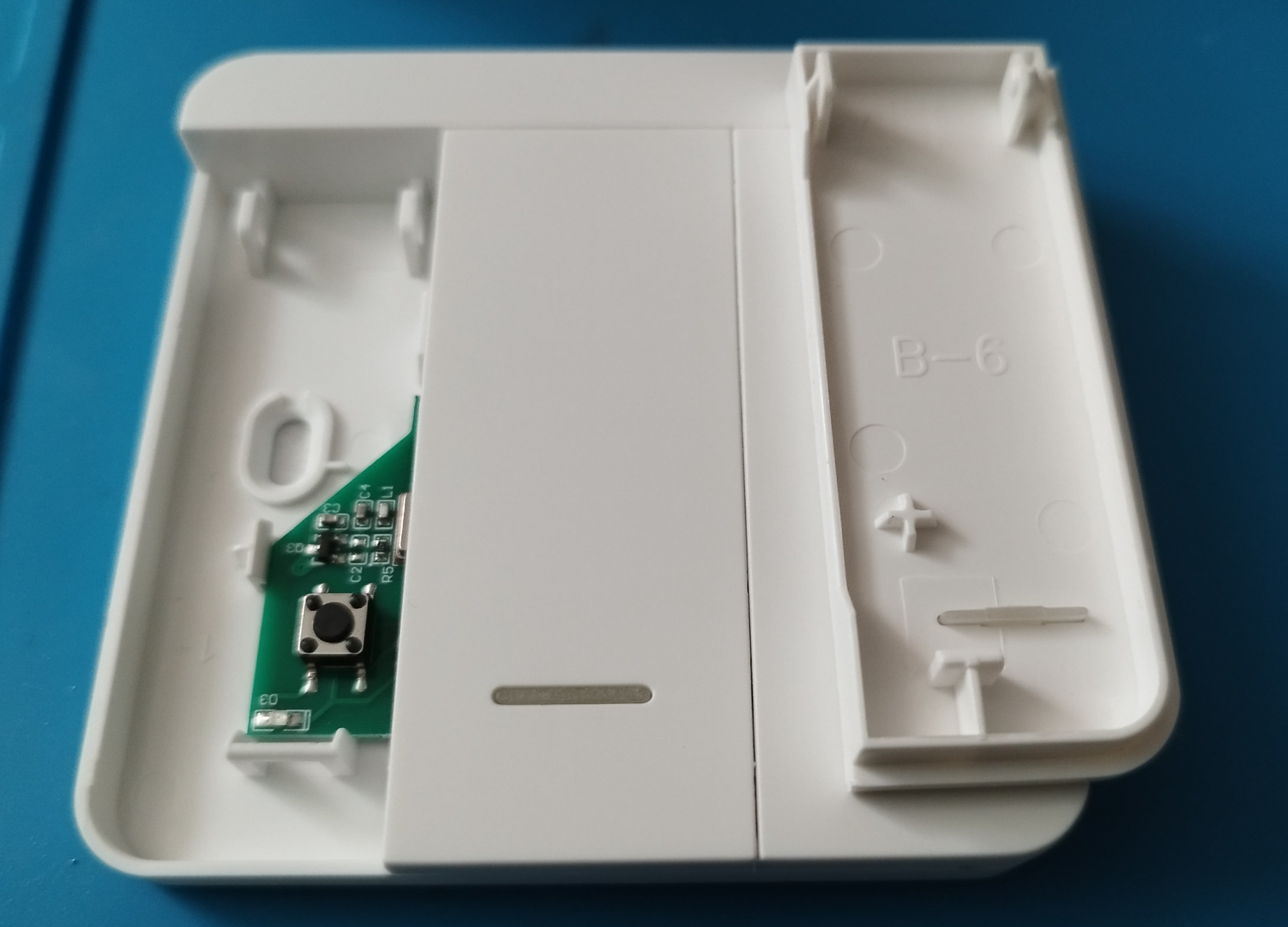

버튼을 열어보면...



배터리가 보이는데 AAA보다 작은 배터리 입니다.

1버튼 짜리에는 배터리가 있었는데.. 3버튼 제품에는 배터리가 없어서 따로 구매해서 넣었습니다.



배터리 링크

2-60PCS 12V 27A Dry Alkaline Battery A27 Batteries 27AE 27MN A2 L828 K27A for Remote Control Gamepad Flashlight Doorbell New - A



위 제품 구매하셔도 되고 국내에서 검색해서 구매하거나 알파문고나 다이소에서 구매 하시는 걸 추천합니다.



검색해 보면 더 싼것도 있습니다.

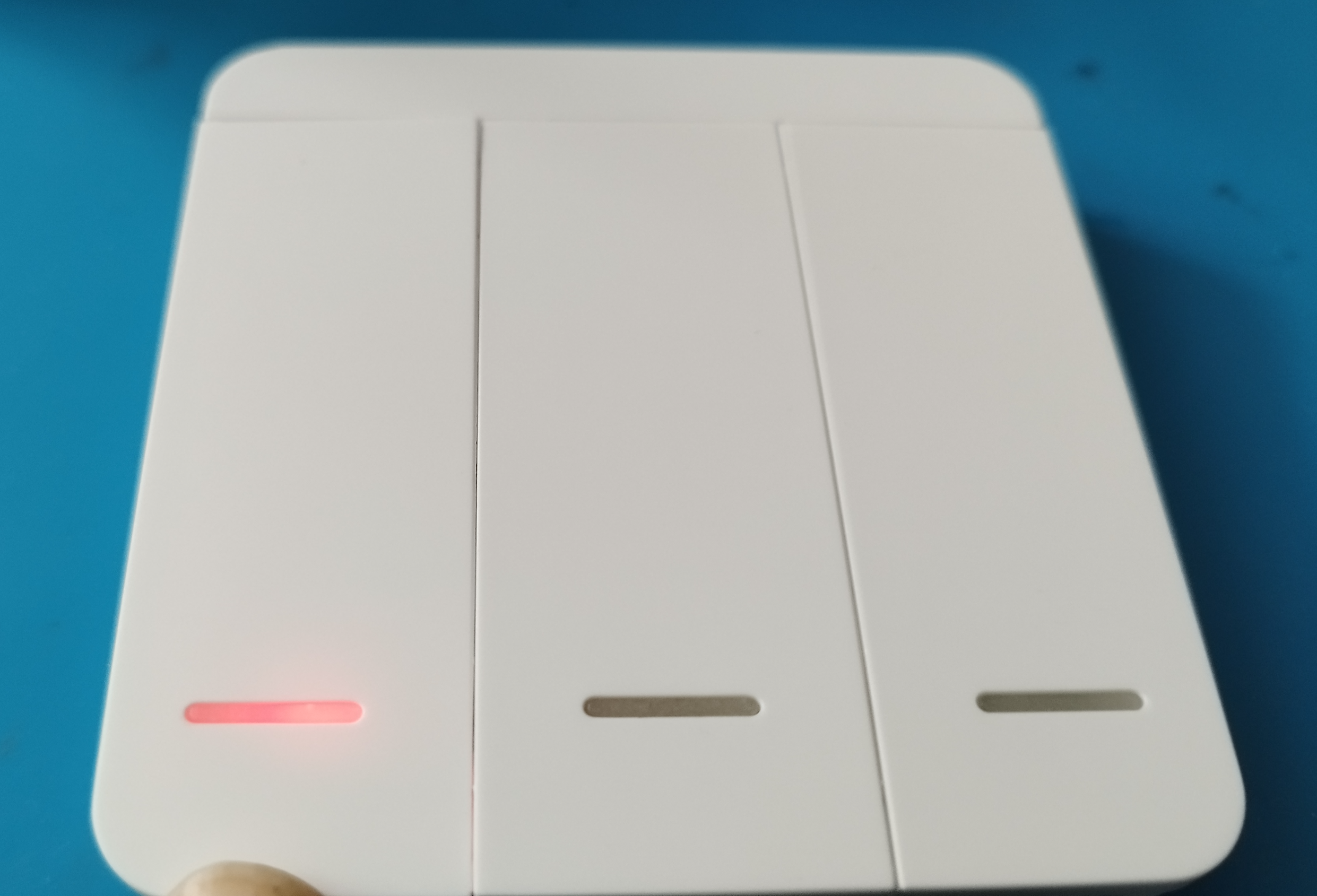

배터리를 넣고 버튼을 눌러보면 LED가 들어옵니다.







이제 설치를 해봐야겠죠.

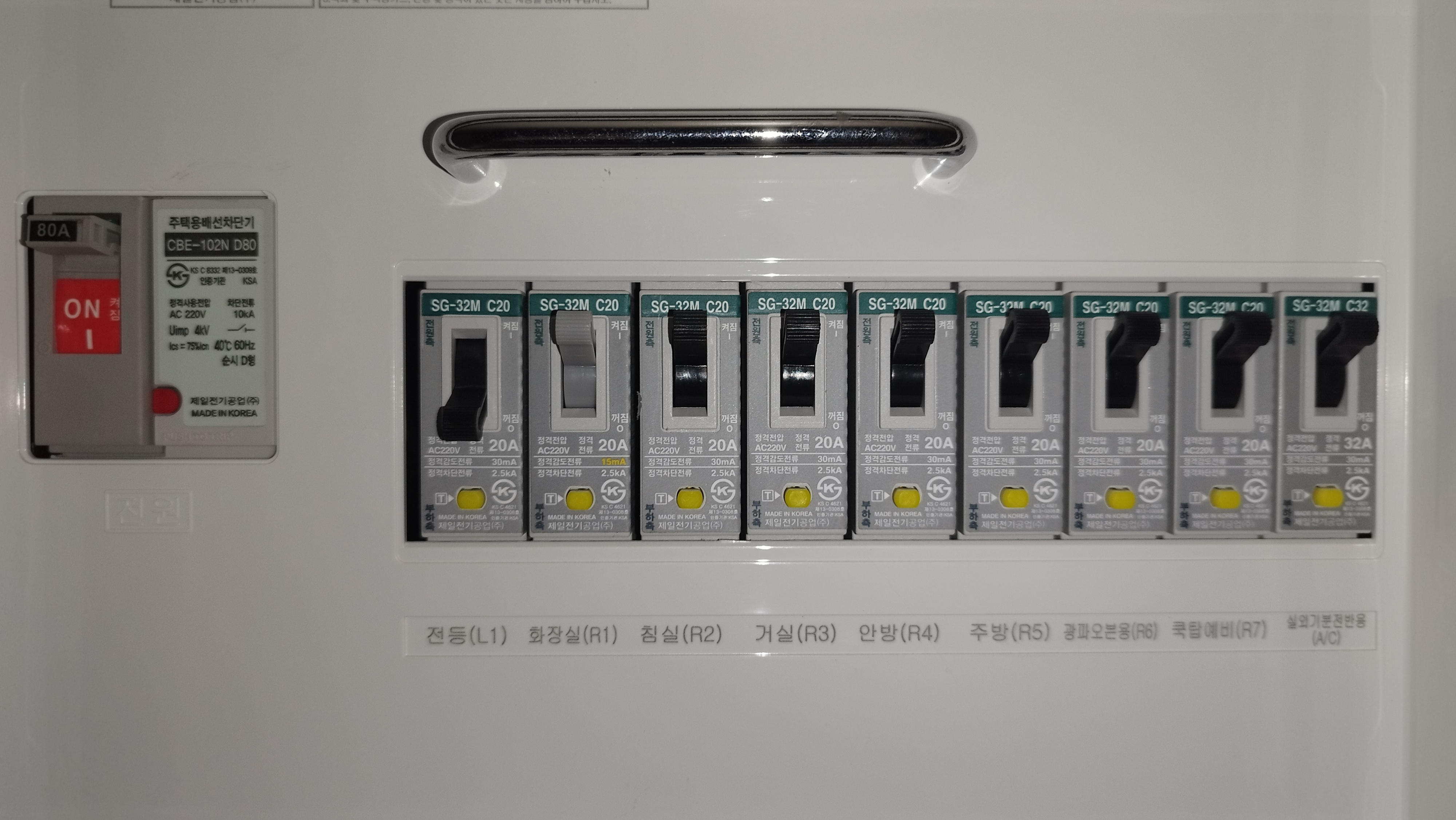

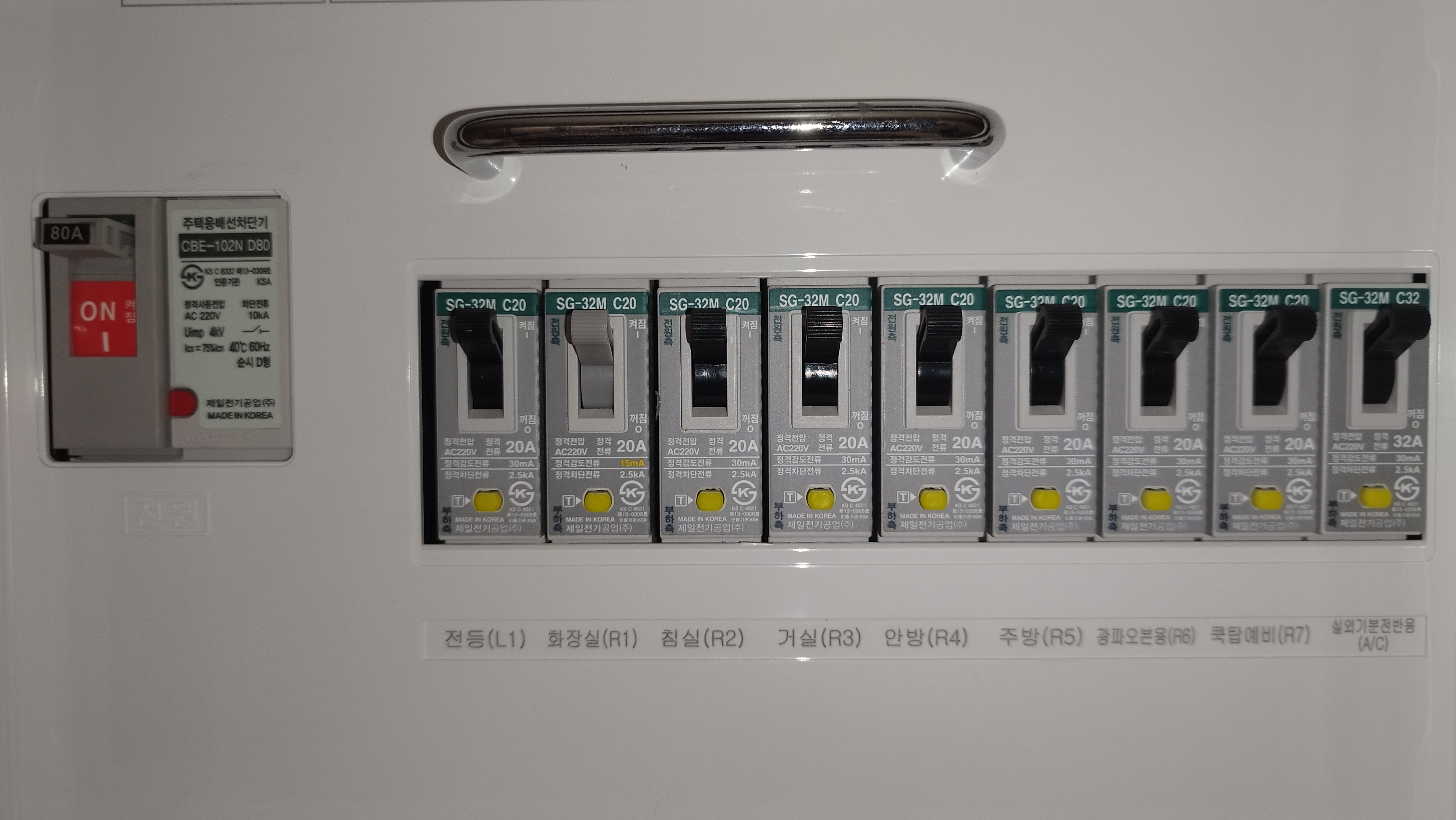

두꺼비집(커버 나이프 스위치?)을 찾아서



작업할 스위치를 찾아 전원을 내려줍니다.



제경우는 전등쪽이여서 전등을 내렸습니다.



어떤건지 모르겠다! 라는 분은 메인 전원을 내려주세요.



작업시 꼭 전기를 내리고(끄고) 해야합니다.







이제 화장실 앞쪽 전원 스위치로 가서 전원을 켜봅니다.



모든 스위치가 동작을 안하면 작업을 시작합니다.

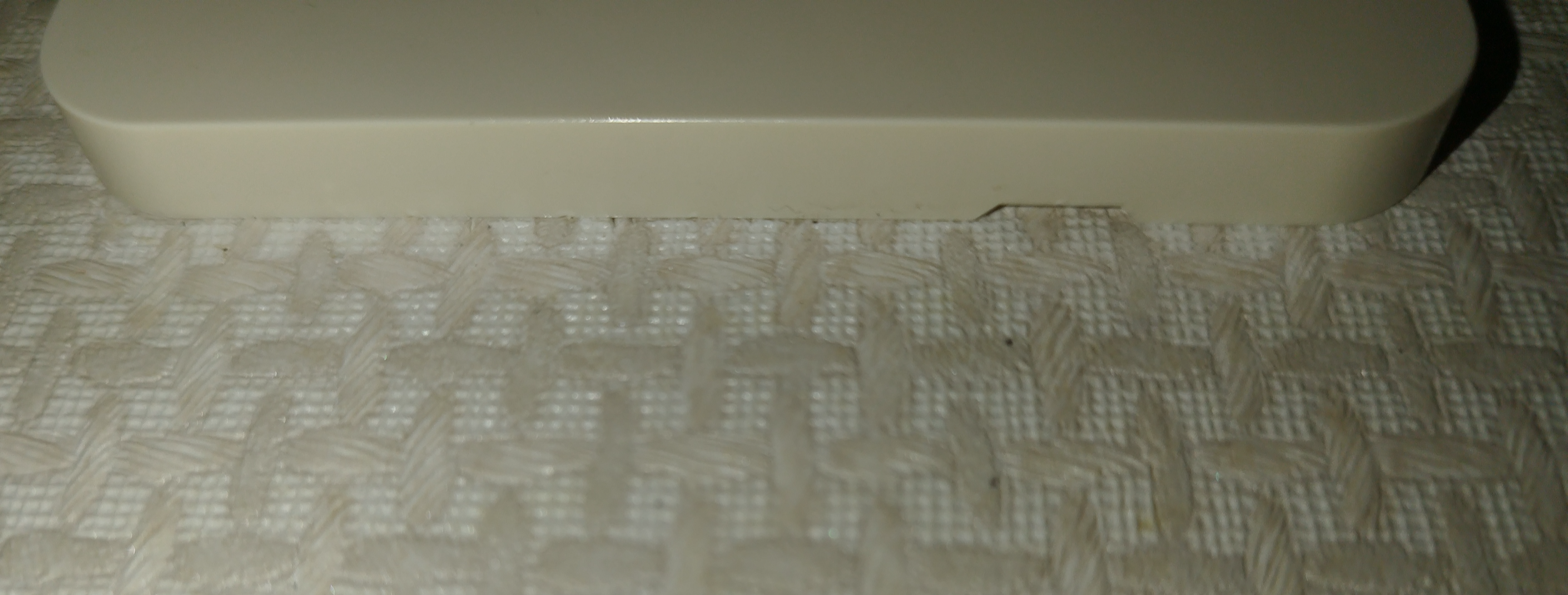

스위치 대부분이 위 사진과 같이 홈이 있을건데..





그 부위에 일자 드라이버같은걸 넣어서





커버를 제거해줍니다.



나사도 풀어줍니다.







혹시 모르니 사진을 한두장 찍어 둡니다.

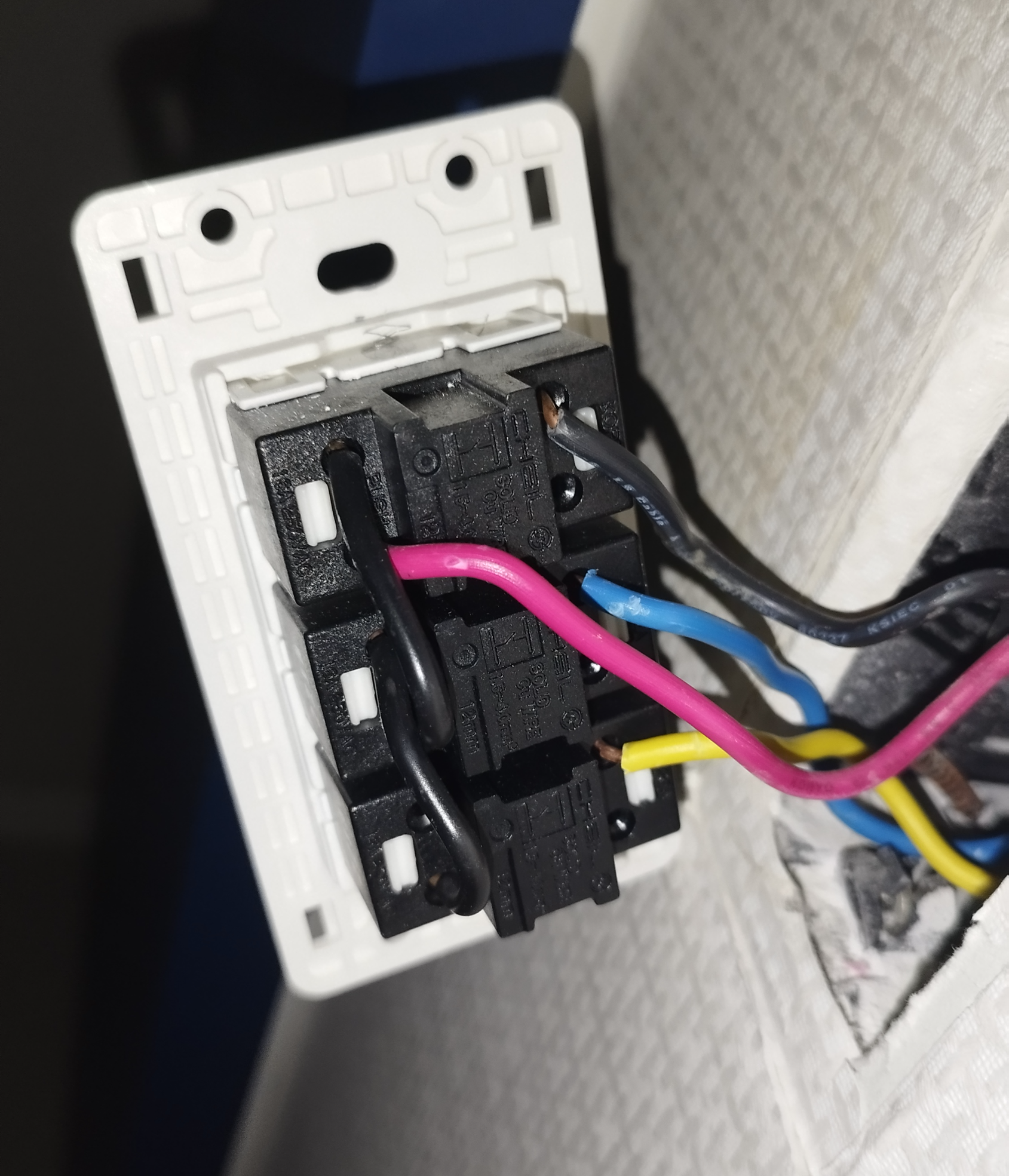

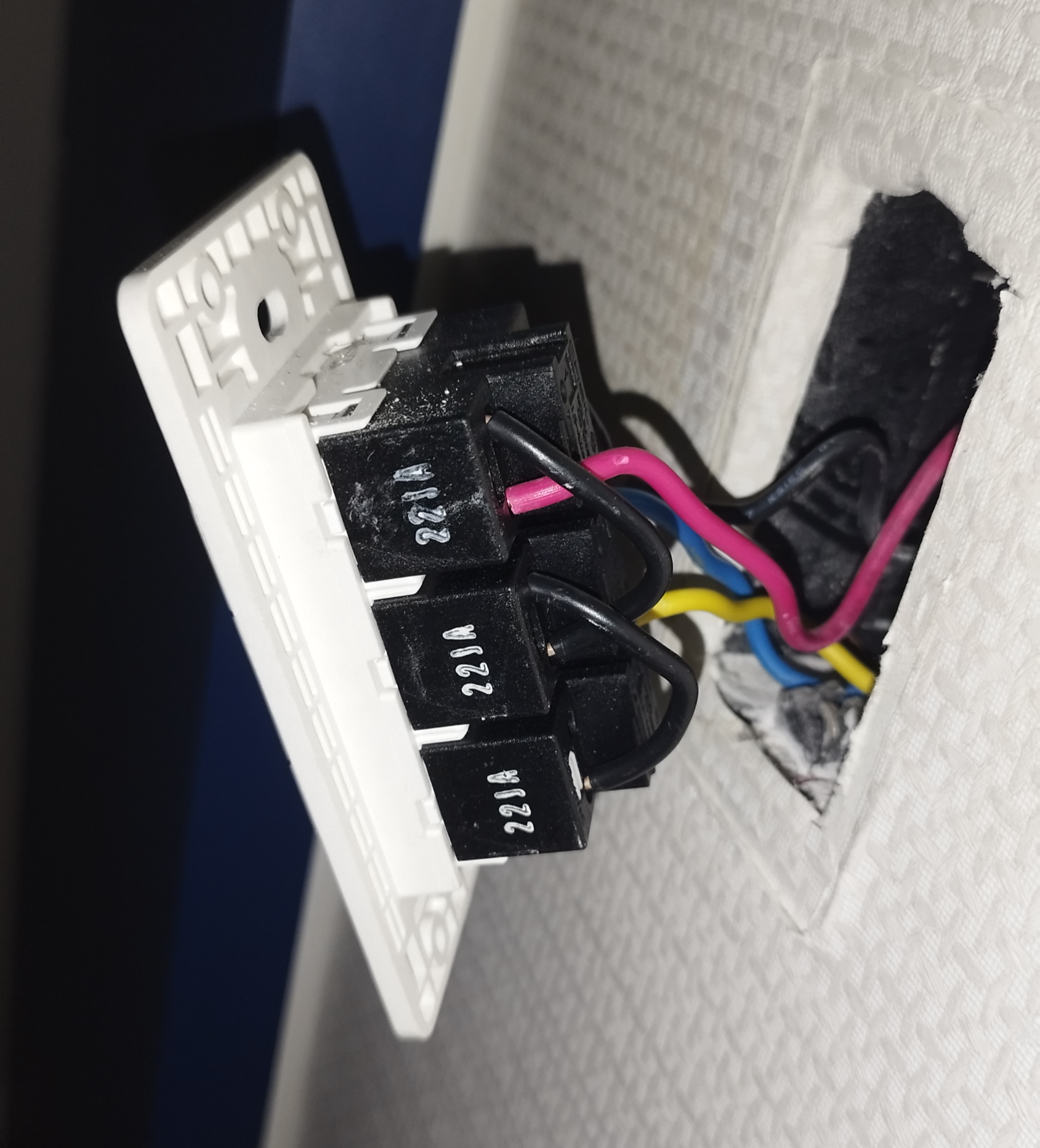

사진과 같이 있다면...



빨간색 선이 메인(전원)



검은색이 1번 스위치 파란색이 2번 스위치 노란색이 3번 스위치 겠네요.



선을 뽑아줍니다.



스위치 제품에 따라 다르겠지만.. 제가 작업한 스위치 기준으로



붉은 박스 부분 흰색 부분을 일자 드라이버로 누른 상태로 선을 뽑으면 전선이 뽑혔습니다.







선을 전부 뽑고..

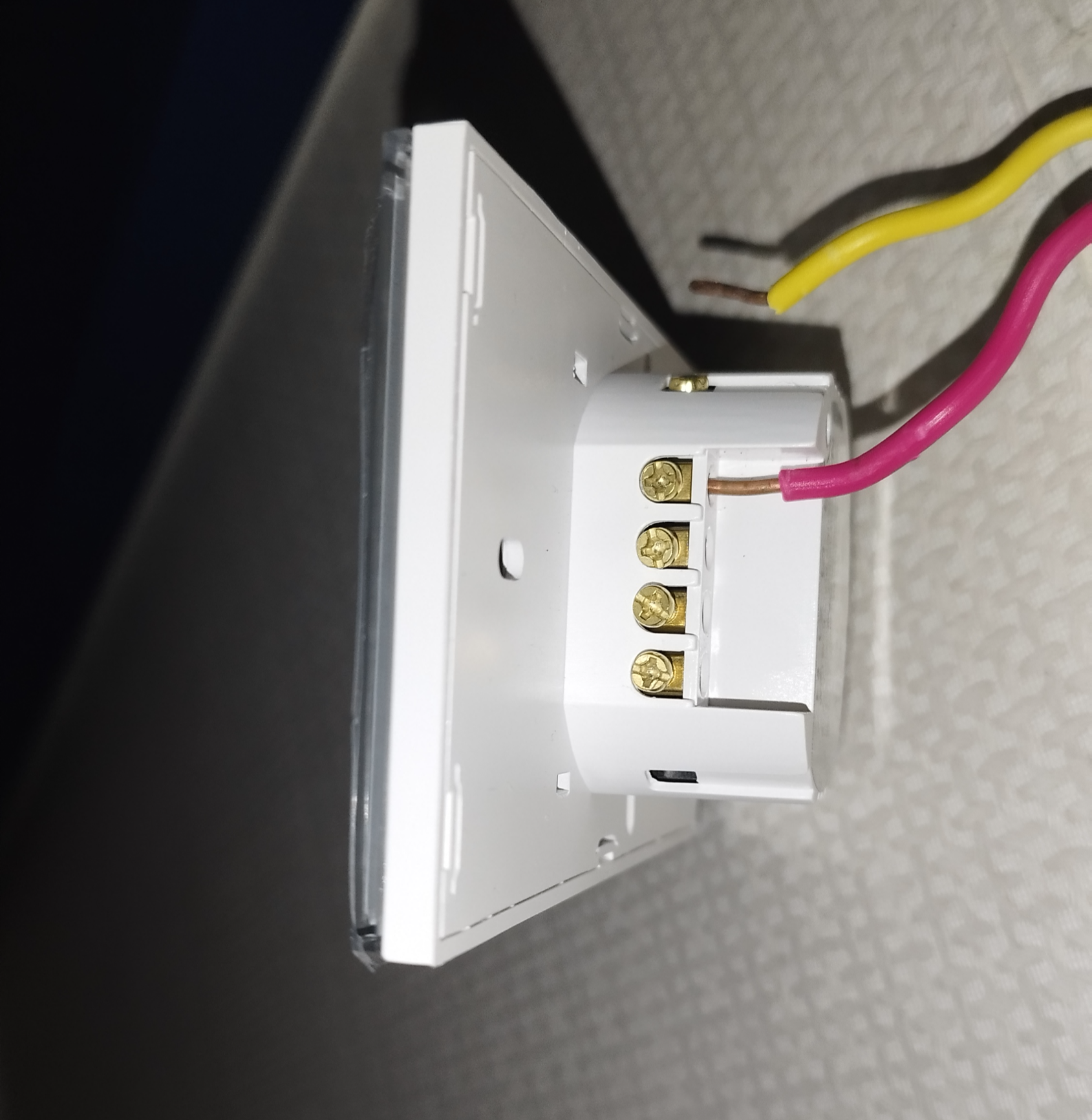

구매한 스위치에 전선을 연결해줍니다.

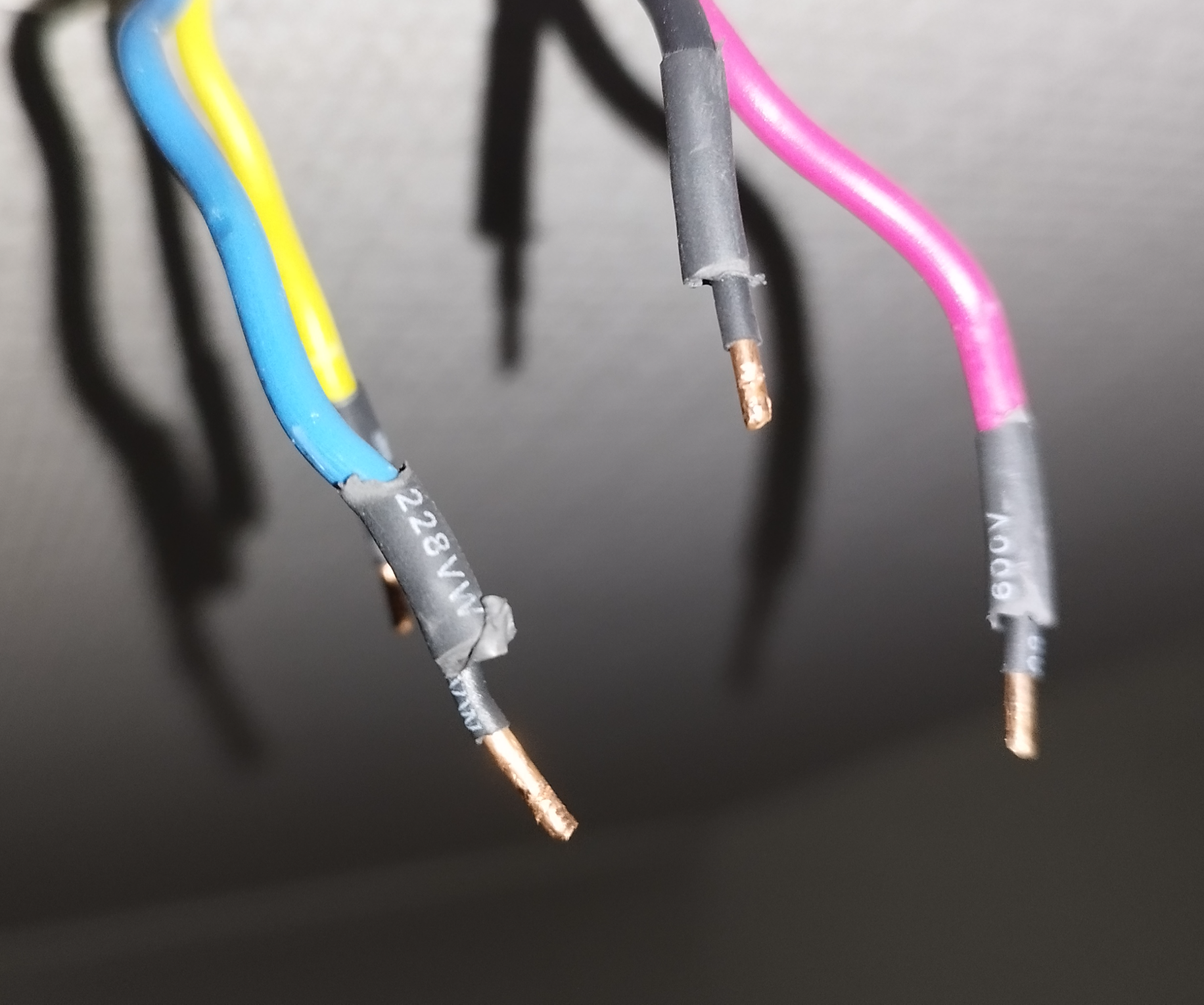

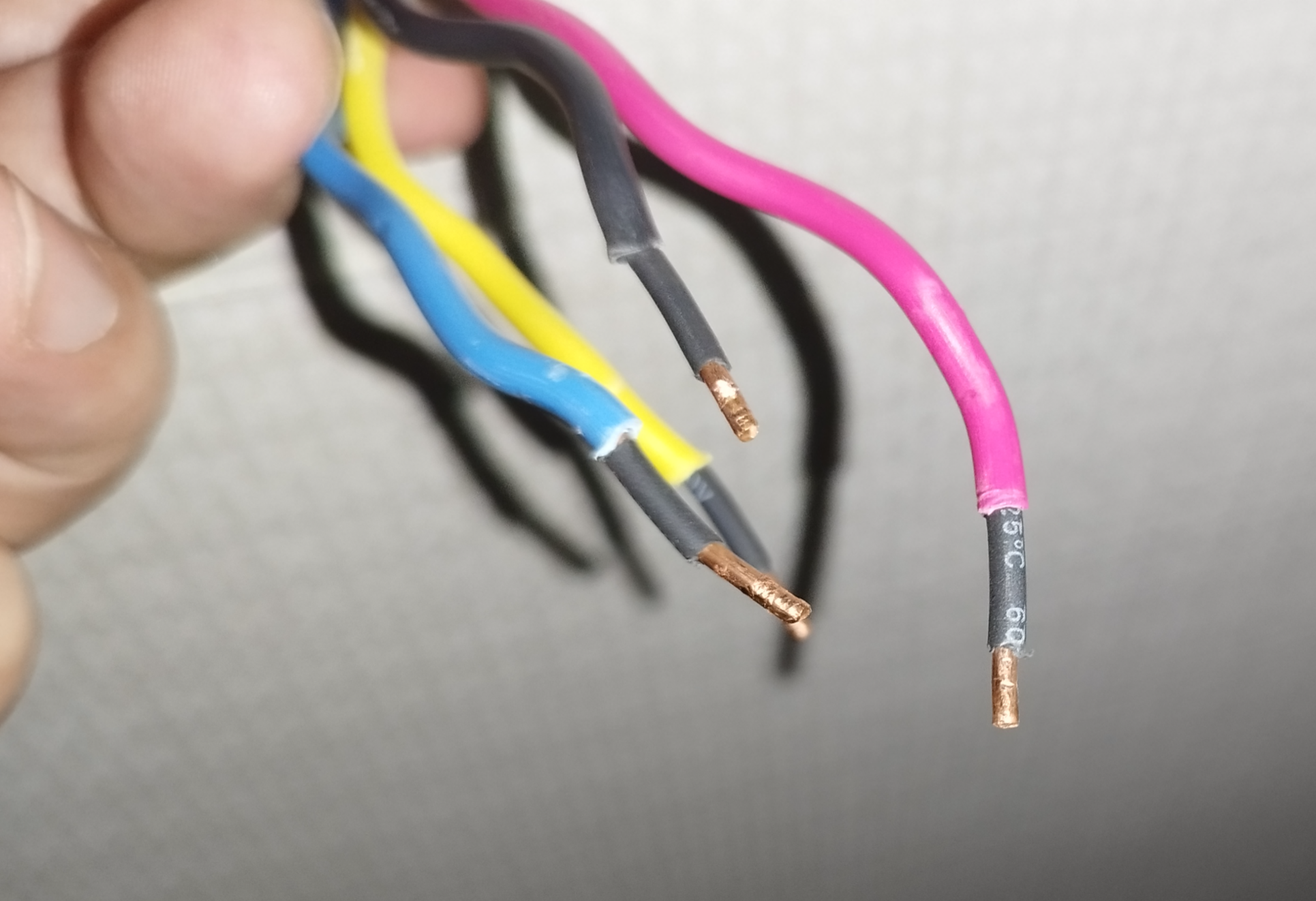

근데 스위치쪽에 구리선쪽 피복이 많이 벗겨져서.. 짧게 자르던가 합선 안되게 해야겠네요.







자를까 하다가 혹시 모르니 수축튜브 남는게 있어서

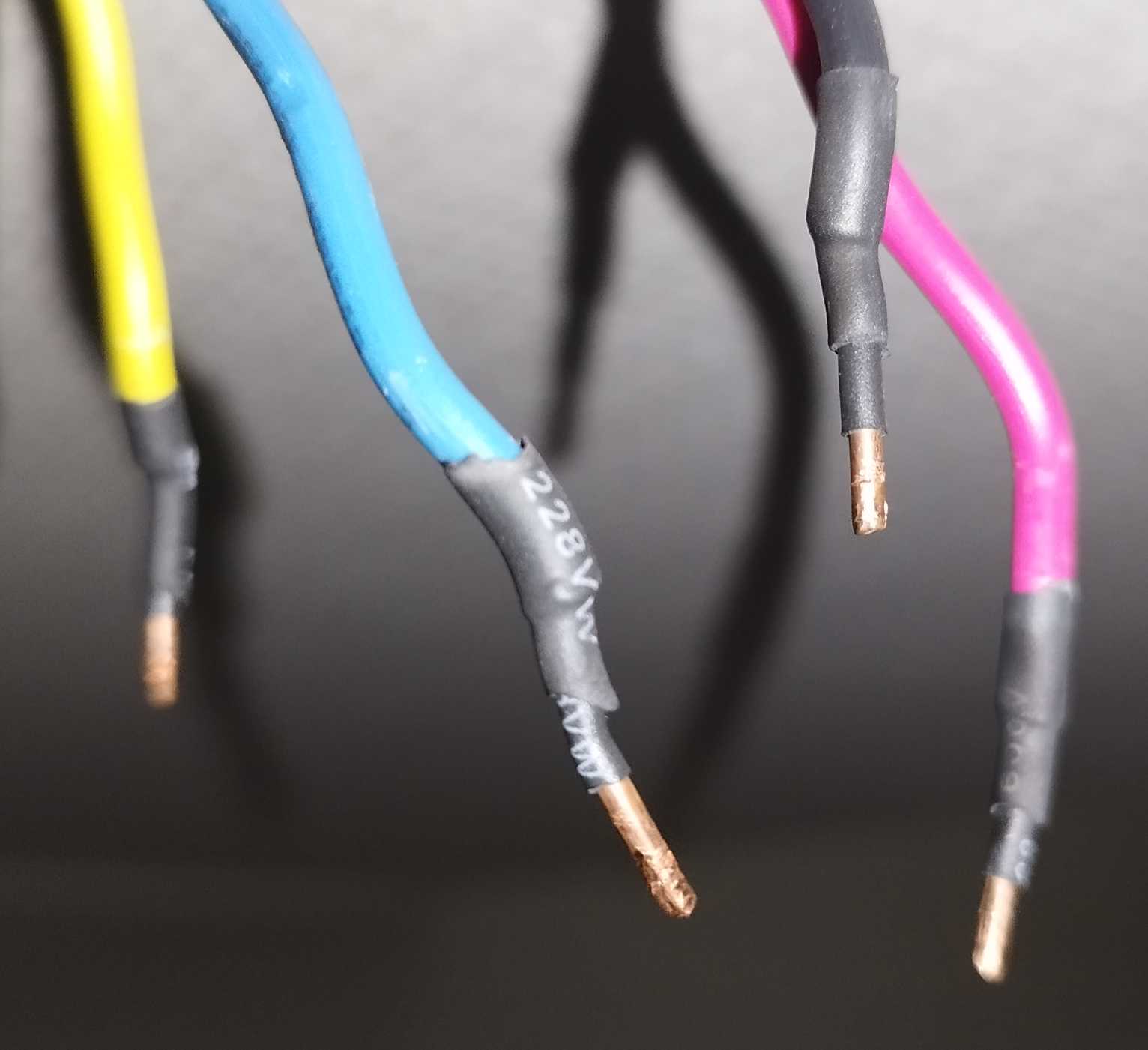

1차로 덮고..





2차로 굵은 수축튜브로 다시 덮고..

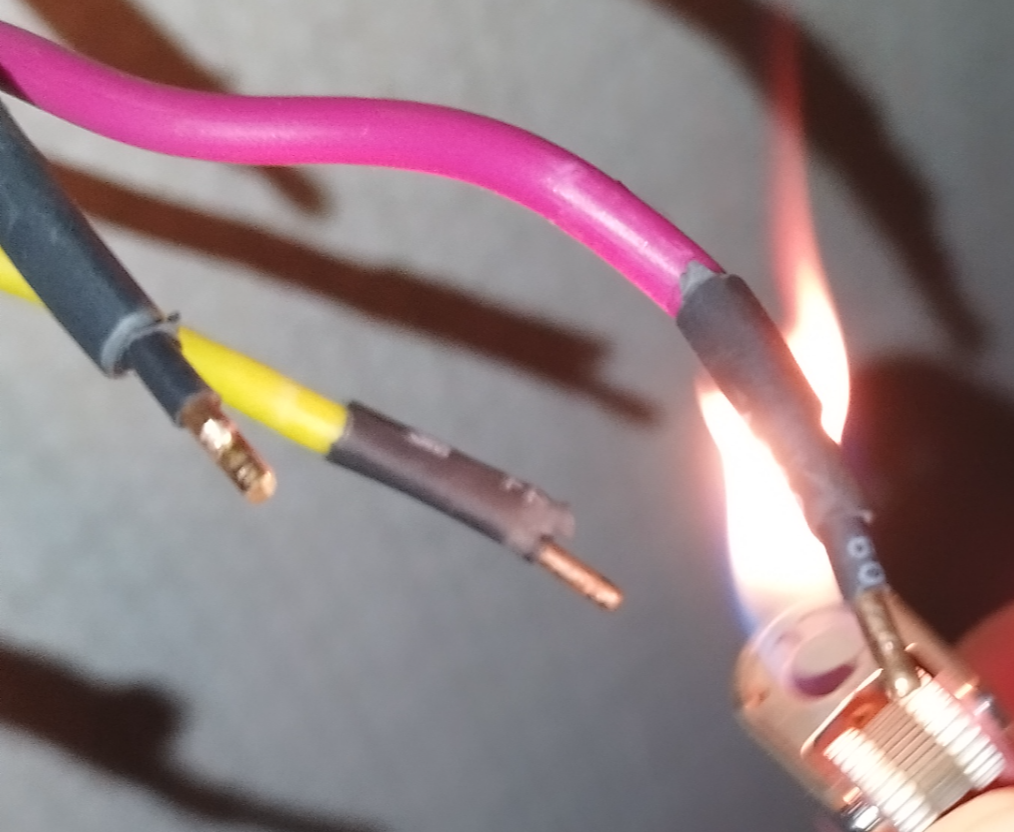

라이터로 지져서...



작업을 완료 했습니다.



수축튜브는 다이소나 인터넷에 많이 팝니다.



알리 링크도 하나 남겨둡니다.

https://www.aliexpress.com/item/1005007345388153.html?aff_fcid=3881e461bb484d5ea17638b4fc899f96-1751094582280-05853-_op2MiNc&tt=CPS_NORMAL&aff_fsk=_op2MiNc&aff_platform=shareComponent-detail&sk=_op2MiNc&aff_trace_key=3881e461bb484d5ea17638b4fc899f96-1751094582280-05853-_op2MiNc&terminal_id=7643329f9eaf4f0e974051130ed6981b&afSmartRedirect=y





편한데서 구매하시면 됩니다.





전기 테이프 있으면 전기 테잎으로 작업하셔도 됩니다.





전기선 / 1-3번 전선을 잘 연결 후..



두꺼비집 스위치를 올려봅니다.

전원(파란색 불이 잘들어왔네요.

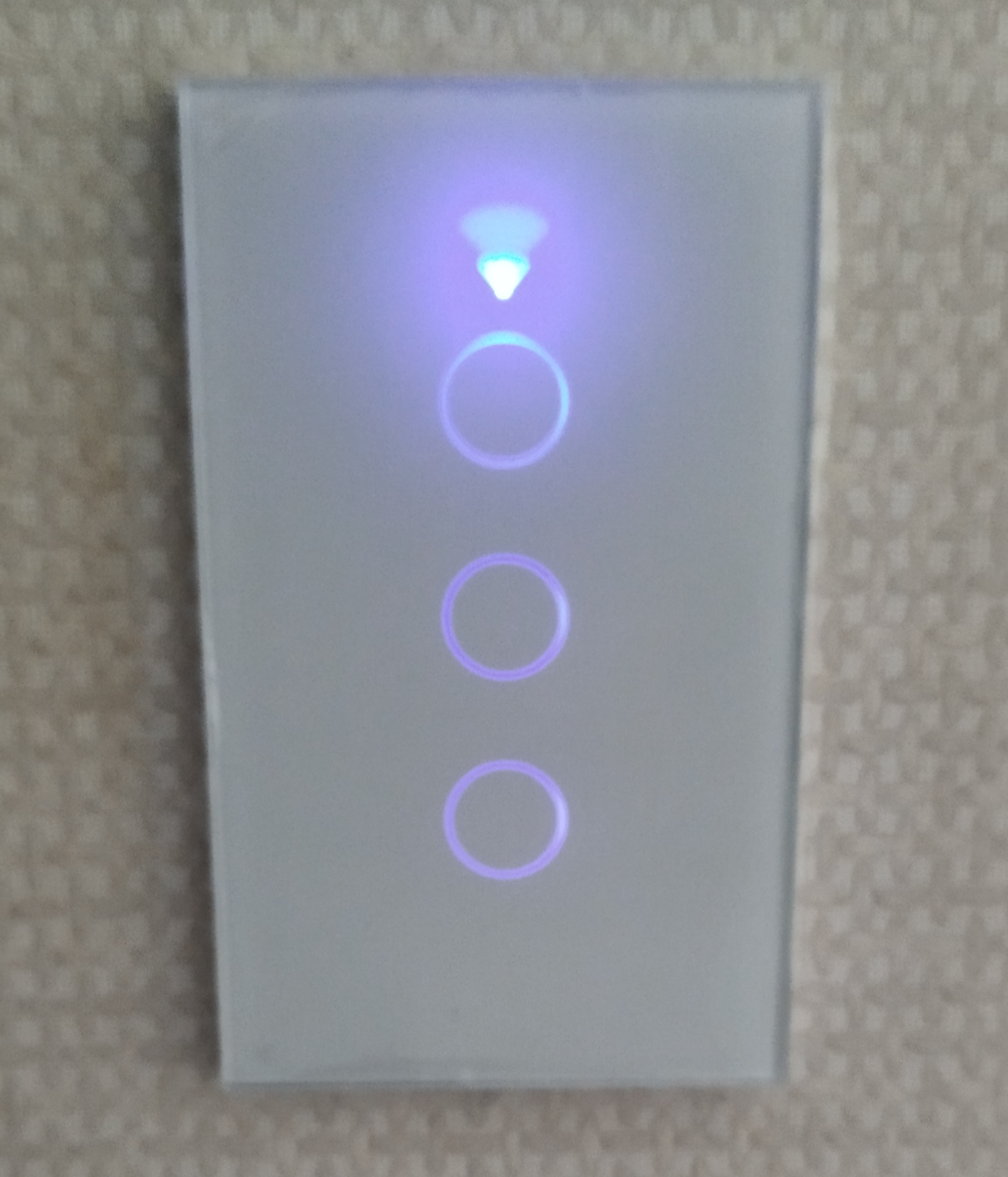

전면에서 보면 터치식 스위치에 불이 잘 들어와있습니다.



작업이 되었다면 폰에 연결을 해서 세팅을 해줘야 합니다.



안드로이드나 iso 스토어에서 Tuya Smart 앱을 다운 받아 줍니다.







안드로이드 링크 / IOS 링크

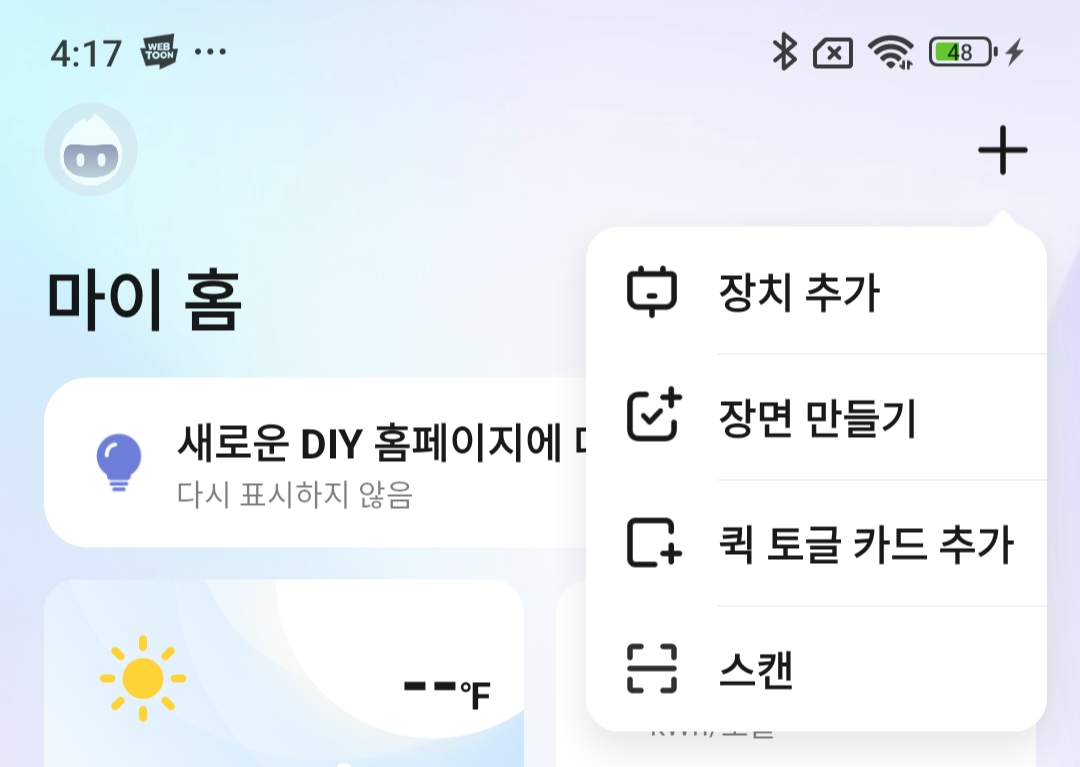

상단에 +버튼을 눌러서







장치추가를 해주시고면





검색되는 장비(스위치)가 추가가 됩니다.



완료를 눌러주시고..

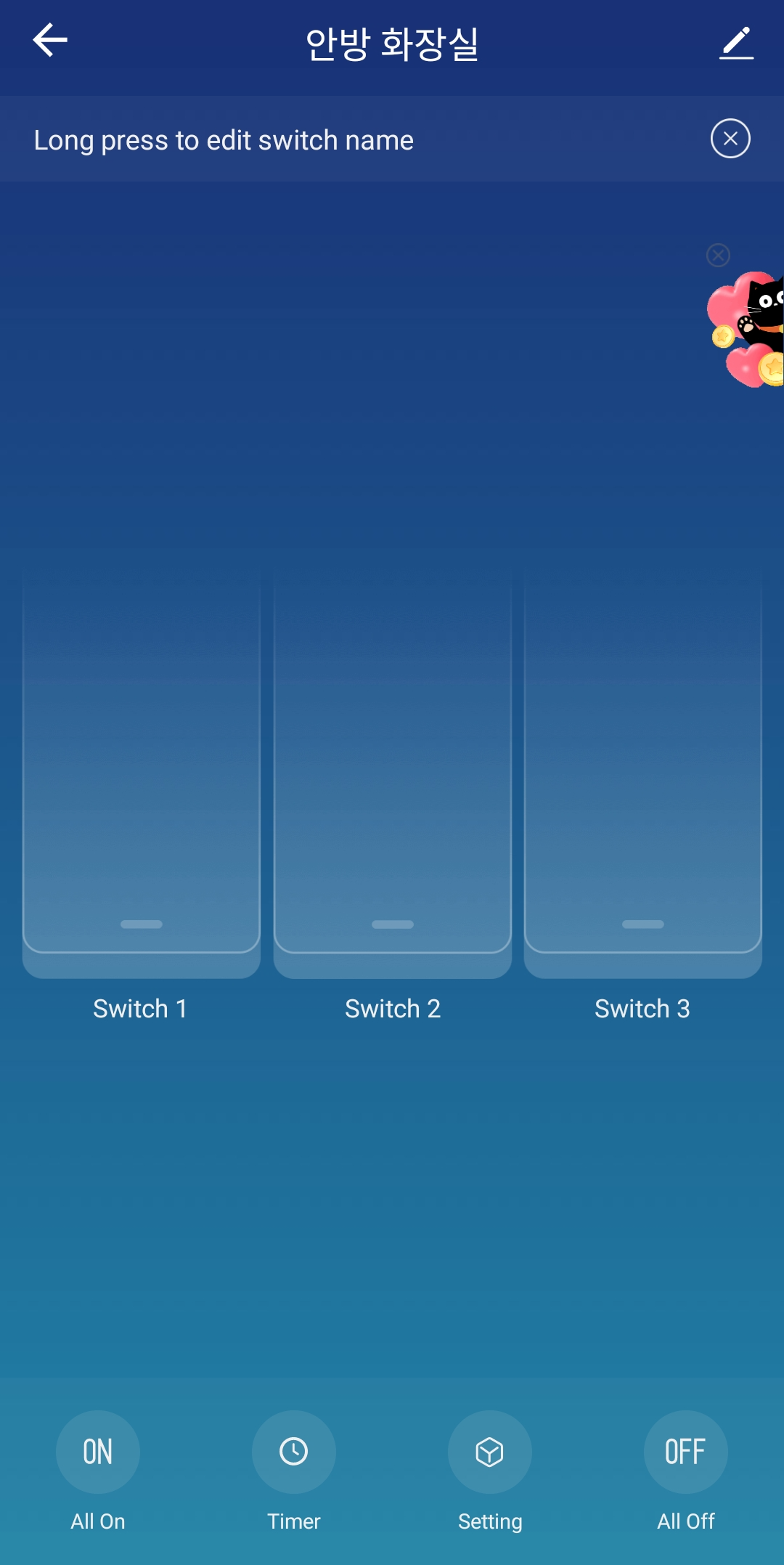

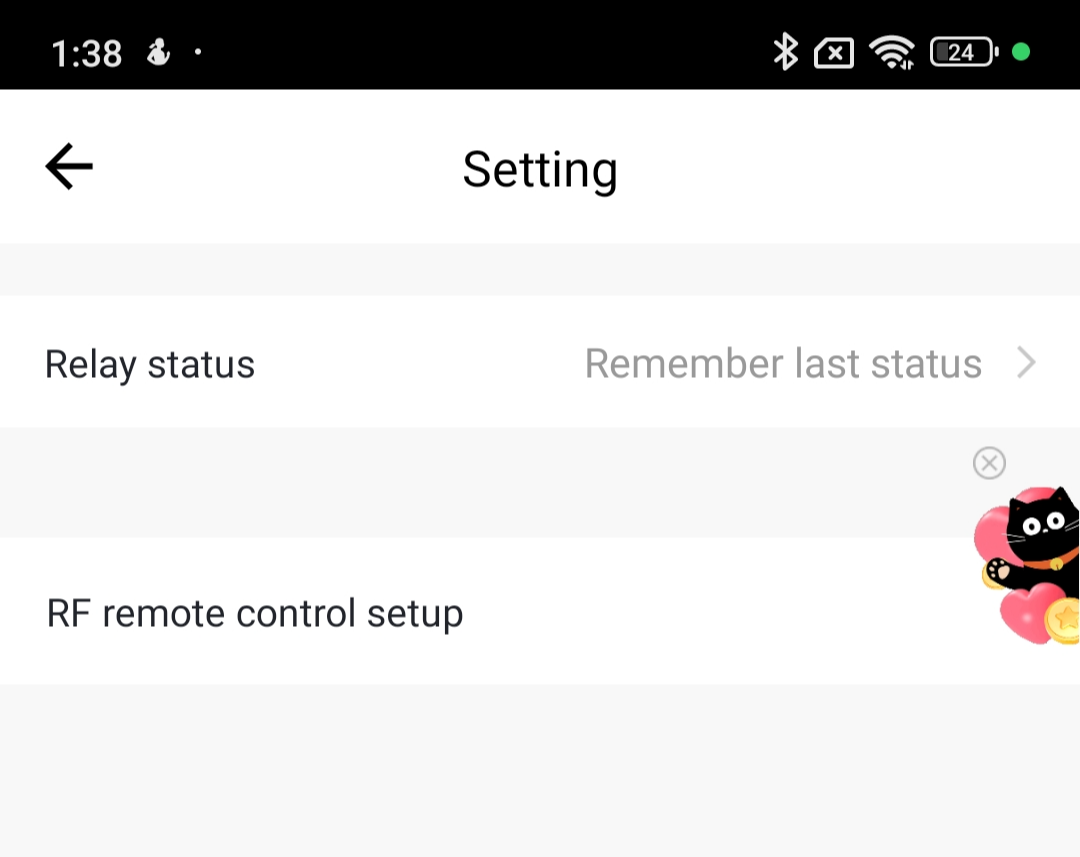

나오는 화면에서 제일 아래쪽에 Setting를 선택합니다.

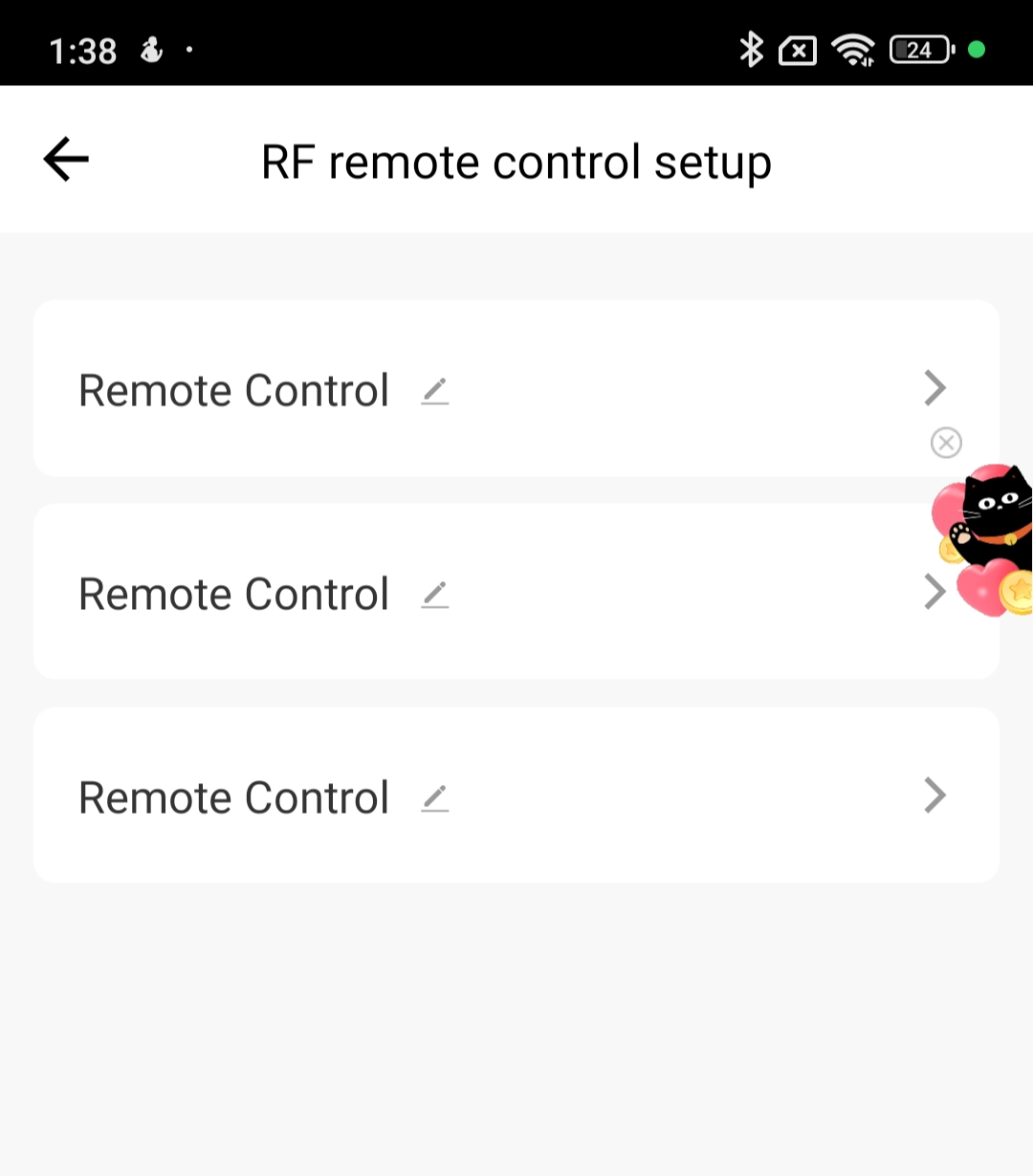

RF remote control setup를 선택합니다.

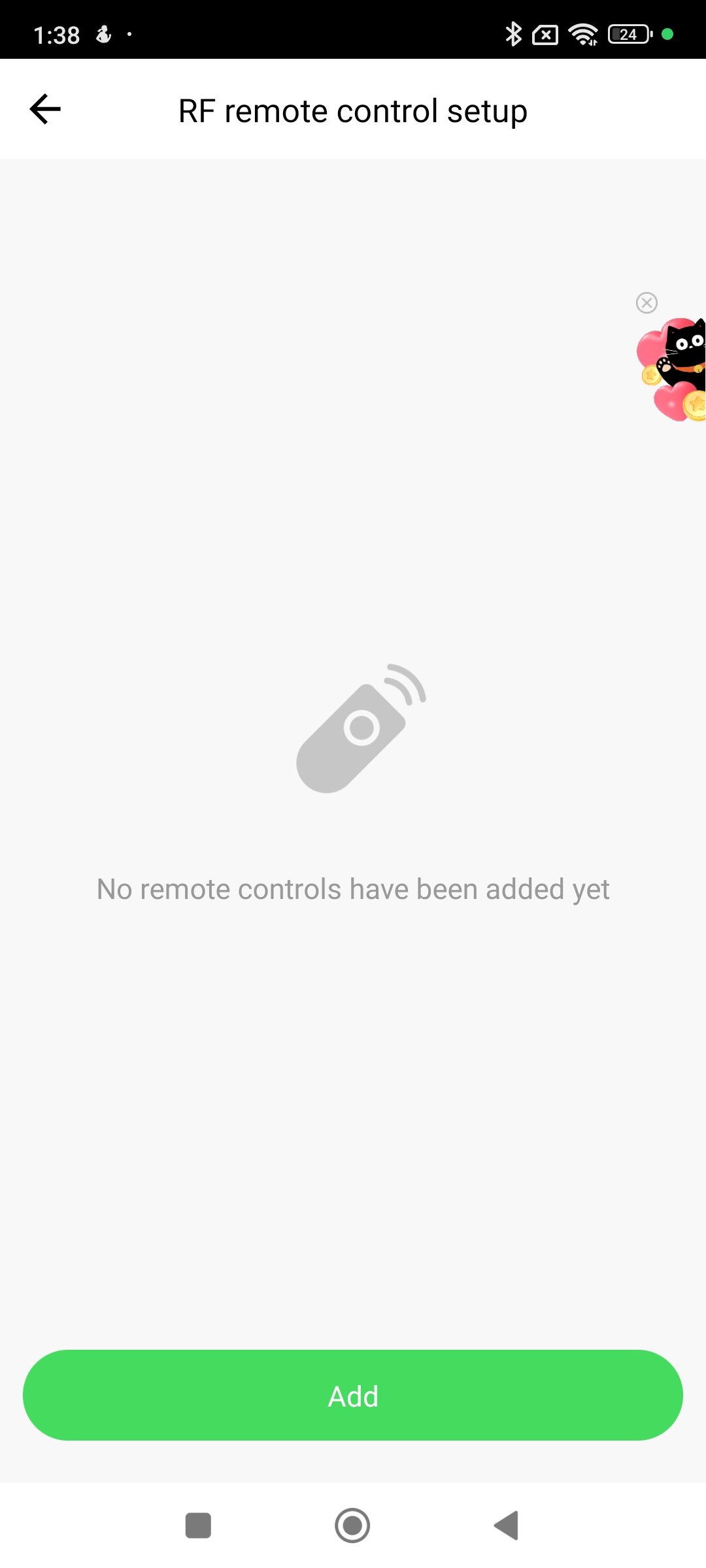

세팅에서 제일 아래쪽 Add를 눌러주고..





버튼을 10초정도 눌러주면 버튼이 등록이 됩니다.



같은 방식으로 버튼을 전부 등록해 줍니다.







버튼 추가가 완료 되었습니다.



참고로 추가버튼 구매해서 더 등록해도 됩니다.

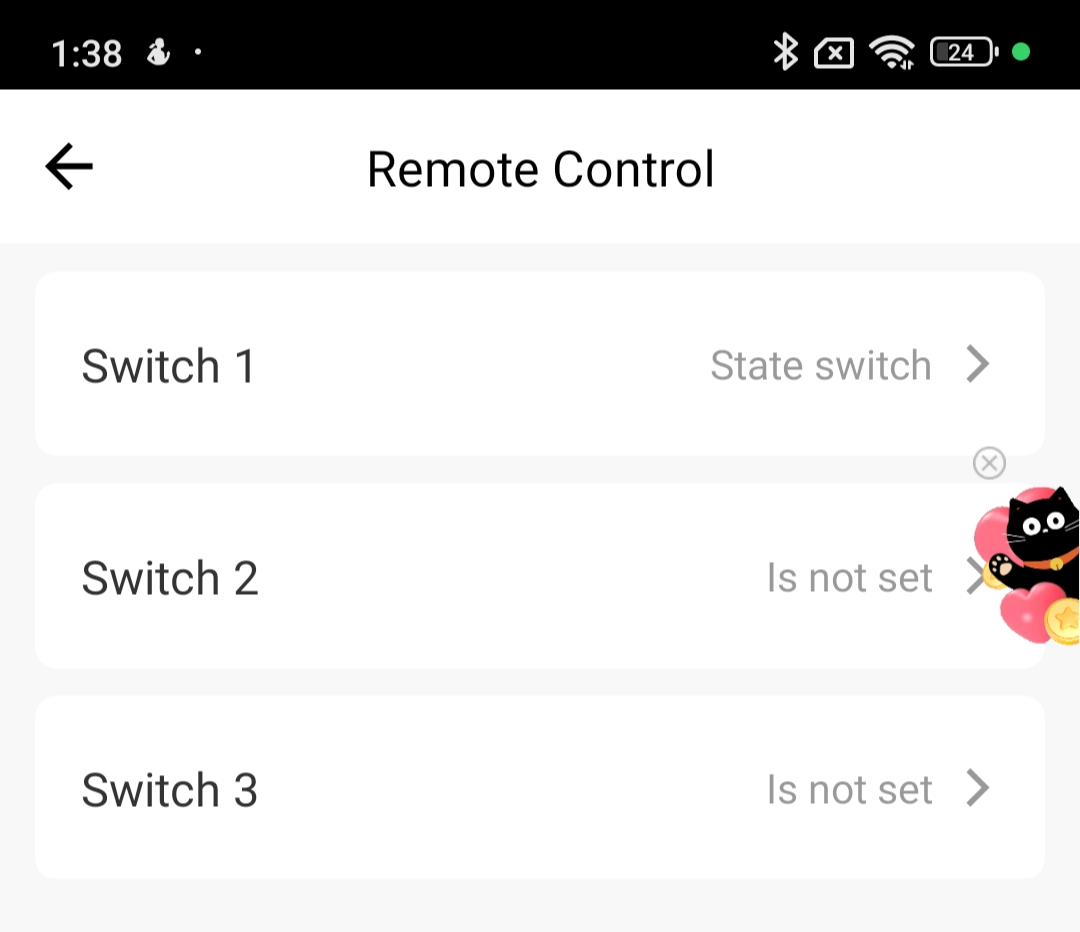

버튼 등록을 하면 버튼이 전부 1번으로 되어있으니.. 세팅을 해줘야 합니다.

휴대폰 앱에서 수정할 버튼 오른쪽에 > 를 눌러줍니다.









위와 같은 방식으로



2번 사용할건 1번 스위치를 is no set로 바꾸고..

2번을 State switch 로 바꿔주고







3번도 같은 방식으로 세팅을 해줍니다.







세팅에 따라 버튼 1개로 전부켜기 전부 끄기도 가능합니다.





동작이 잘 되는지 테스트를 하고..

















두꺼비 집에서 스위치를 내려서 전기를 차단후..



스위치 장착을 마무리 해줍니다.

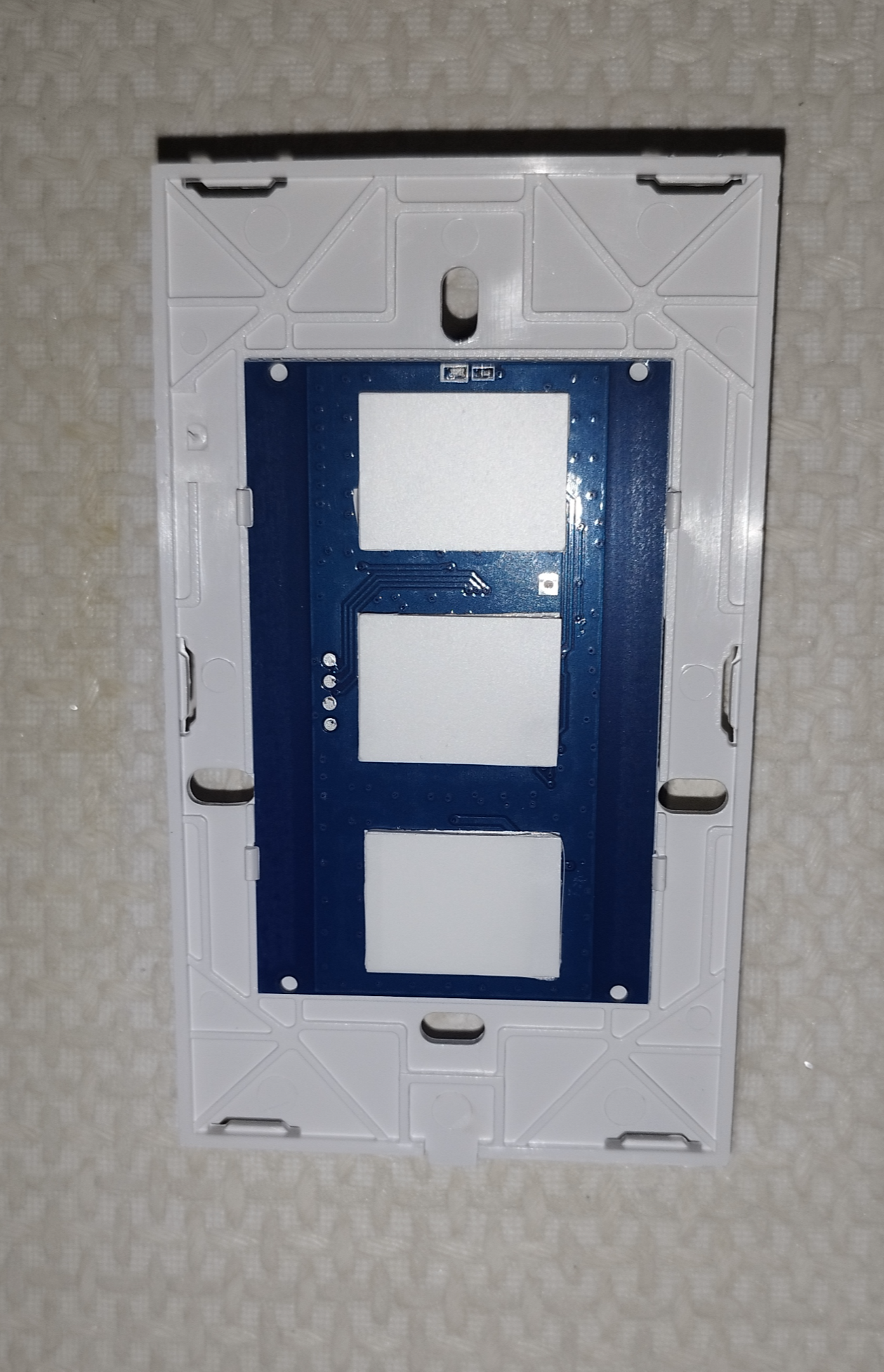

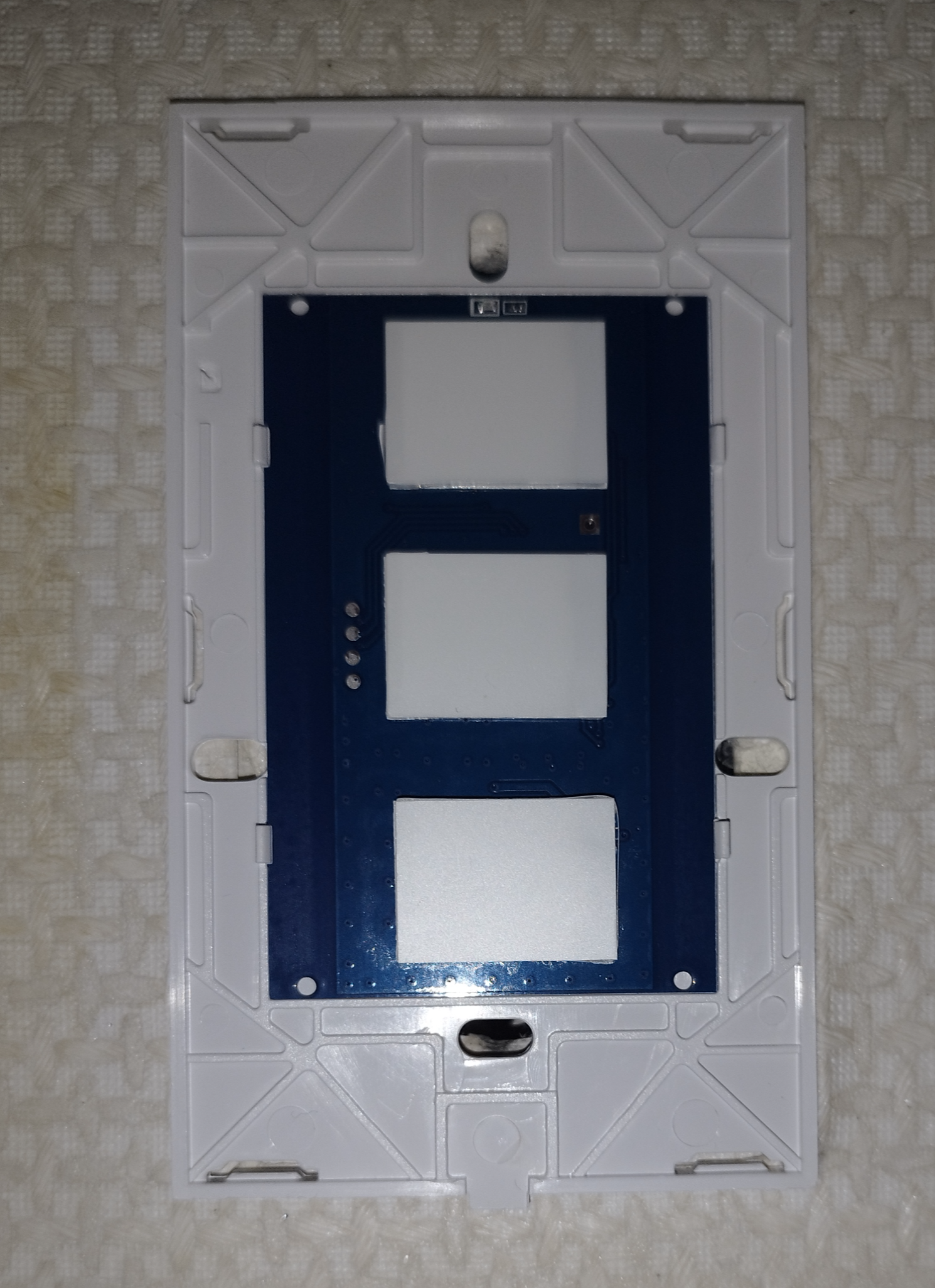

커버를 벗겨서





벽에 구멍을 잘 맞춰서 넣고.



고정 나사를 잘 조여주시고..

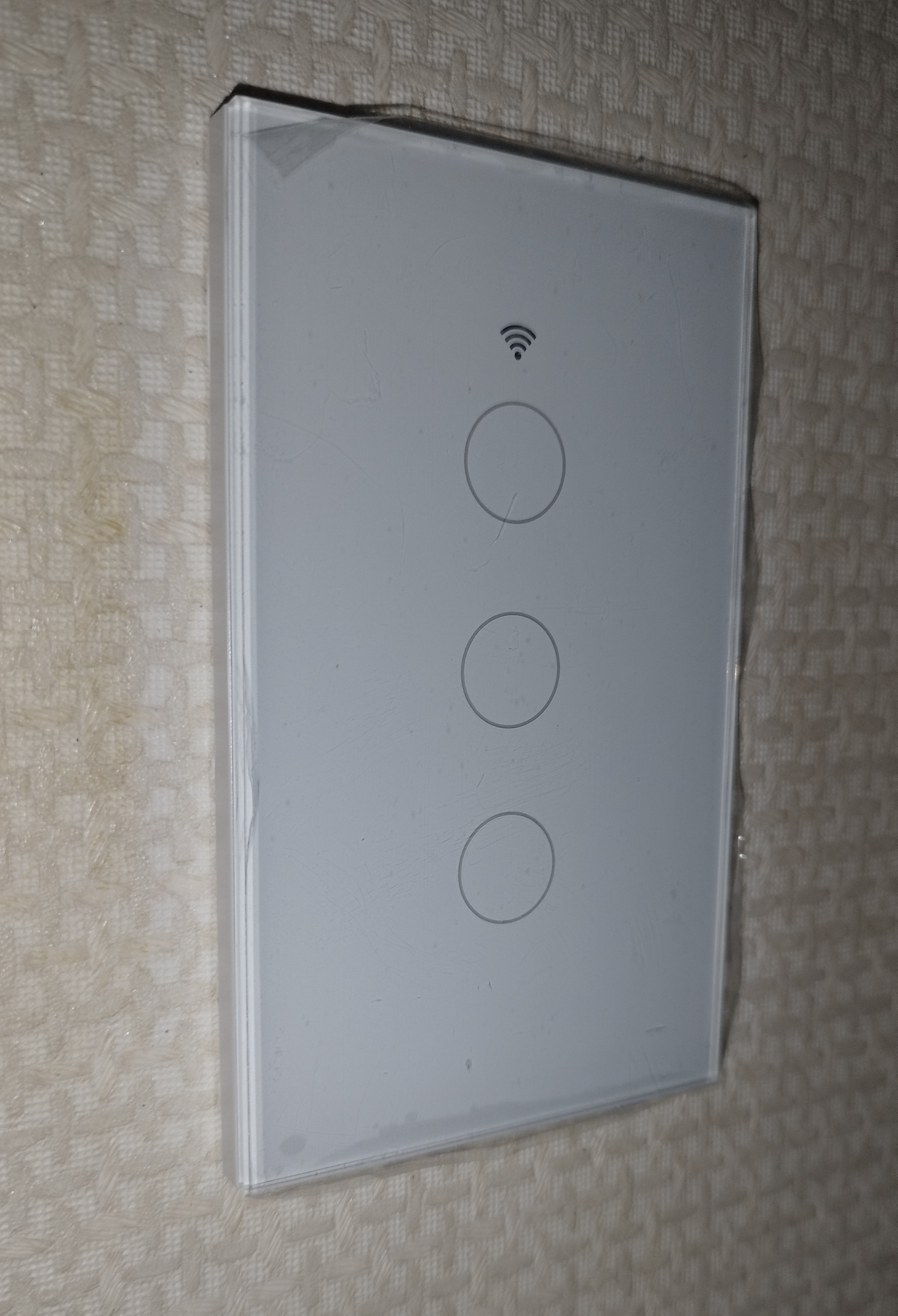

커버를 씌워준후..



전기를 넣어봅니다.



잘켜지네요.





마지막으로 테스트 해봅니다.
